400G DR4 explicado: cómo funciona y dónde se utiliza

400GBASE-DR4 está diseñado para transmisión de corto alcance a través de fibra monomodo paralela. Admite enlaces de hasta 500 metros y también puede admitir conexiones de 400G a 4×100G.

Comprender su arquitectura óptica de cuatro carriles hace que sea más fácil ver dónde encaja DR4 en una red 400G.

¿Cómo funciona 400G DR4?

400G DR4 utiliza cuatro carriles ópticos paralelos, cada uno de los cuales transporta 100 Gbps.

400GDR4
→ 4 carriles ópticos de 100G
→ 400 Gbps en total

Los carriles ópticos operan alrededor de 1310 nm utilizando señalización PAM4. Se utilizan cuatro fibras para transmisión y cuatro para recepción, dando un total de ocho fibras activas.

Esto es diferente de las soluciones multiplexadas por longitud de onda como 400G FR4. DR4 utiliza rutas de fibra paralelas separadas para sus carriles ópticos, mientras que FR4 transporta cuatro longitudes de onda ópticas a través de un par de fibras dúplex monomodo.

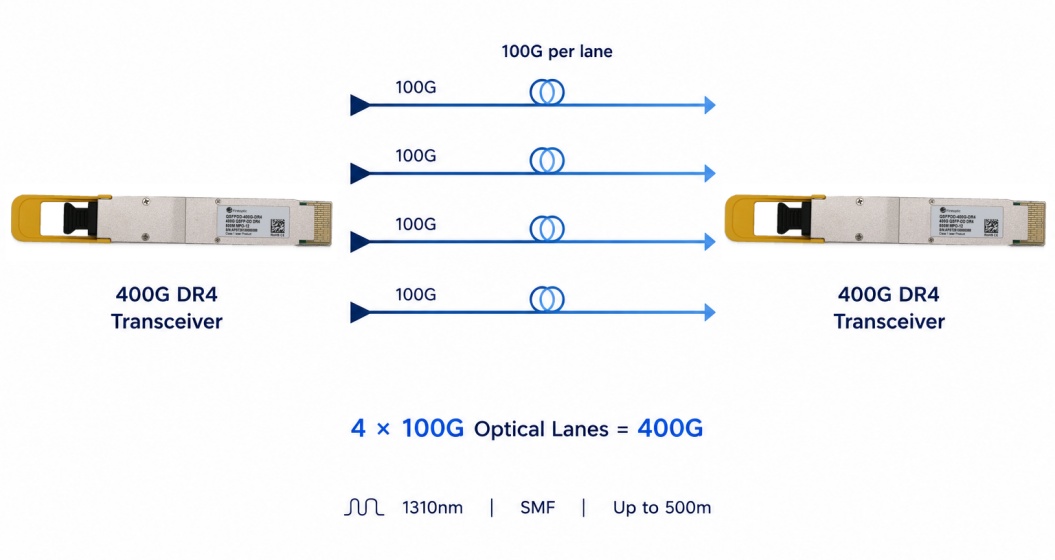

[Figura 1: Cómo 400G DR4 utiliza cuatro carriles ópticos de 100G]

¿Por qué DR4 utiliza fibra monomodo paralela?

La arquitectura de cuatro carriles requiere cuatro rutas de fibra de transmisión y cuatro de recepción:

4 Tx + 4 Rx = 8 fibras activas

Los módulos 400G DR4 suelen utilizar una interfaz MPO/MTP para estas conexiones monomodo paralelas. Dependiendo de la implementación del módulo, el conector físico puede contener más posiciones que las ocho fibras que transportan tráfico activamente.

Es por eso que se deben verificar el tipo de conector y el número de fibras activas al seleccionar el cableado para un enlace DR4.La relación entre las posiciones del conector y las fibras activas se explica con más detalle en nuestraMPO-8 frente a MPO-12 frente a MPO-16guía.

¿Hasta dónde puede llegar el 400G DR4?

400GBASE-DR4 admite distancias de hasta 500 metros a través de fibra monomodo.

Eso lo coloca entre las soluciones multimodo de corto alcance y las opciones monomodo de mayor alcance como el FR4.

La distancia no es la única consideración. La infraestructura de fibra existente, el tipo de conector y los requisitos de conexión también pueden influir en cuálSolución óptica de 400Ges más adecuado.

Ruptura de 400G DR4 a 4×100G

Una de las características más útiles de DR4 es su capacidad para admitir conexiones de ruptura.

Debido a que la interfaz óptica de 400G consta de cuatro carriles de 100G independientes, un puerto DR4 de 400G compatible se puede conectar a cuatro enlaces de 100G separados.

400GDR4
↓
4 carriles ópticos de 100G
↓
Conexiones 4 × 100G

[Figura 2: Conexión de ruptura de 400G DR4 a 4×100G]

Esto puede resultar útil durante las actualizaciones de la red. Un conmutador de 400G puede proporcionar puertos de 400G de alta densidad y al mismo tiempo conectarse a equipos que funcionan a 100G.

Sin embargo, el soporte de ruptura depende de la plataforma host y de los módulos ópticos. El puerto del conmutador debe admitir el modo de ruptura requerido y la óptica de 100G en el otro extremo debe ser compatible con la implementación DR4.

¿Dónde se utiliza 400G DR4?

400G DR4 se utiliza principalmente para conexiones monomodo de corto alcance y gran ancho de banda en entornos de centros de datos.

Las aplicaciones típicas incluyen:

• Enlaces de conmutador a conmutador de 400G
• Conexiones de columna a hoja
• Ruptura de 400G a 4×100G
• Redes de centros de datos de IA y nube
• Migración de infraestructura de 100G a 400G

Su combinación de alcance de 500 metros y capacidad de ruptura hace que DR4 sea particularmente útil cuando se requieren conectividad nativa de 400G y conexiones flexibles de 100G.

¿Qué debe comprobar antes de la implementación?

Antes de implementar 400G DR4, confirme:

• Puerto host y factor de forma del transceptor
• Distancia máxima de enlace
• Infraestructura de fibra monomodo
• Conector MPO/MTP y polaridad
• Compatibilidad de plataforma
• Soporte de ruptura, si es necesario

Para aplicaciones de ruptura, verifique también que la configuración del conmutador y la óptica de 100G sean compatibles. La conectividad física por sí sola no garantiza que el enlace funcionará correctamente.

Conclusión

400GBASE-DR4 utiliza cuatro carriles ópticos paralelos de 100G para proporcionar una transmisión de 400Gbps a través de fibra monomodo hasta 500 metros.

Su arquitectura paralela también admite rupturas de 400G a 4×100G, lo que la convierte en una opción práctica para redes de centros de datos de alta densidad y migración gradual de 100G a 400G.
