10G CWDM против DWDM: выбор оптики для оптоволоконных сетей
Когда оптоволоконной сети требуется больше соединений 10G, установка дополнительного оптоволокна не всегда целесообразна. В городских сетях, сетях предприятий и поставщиков услуг доступные оптоволоконные ресурсы могут быть ограничены или их расширение может оказаться дорогостоящим.
Мультиплексирование с разделением по длине волны (WDM) позволяет нескольким оптическим сигналам совместно использовать существующую оптоволоконную инфраструктуру, используя разные длины волн. Двумя распространенными подходами являются CWDM (грубое мультиплексирование с разделением по длине волны) и DWDM (плотное мультиплексирование с разделением по длине волны).
Оба поддерживают подключение 10G, но различаются плотностью каналов, сложностью оборудования и масштабируемостью сети.
Начните с доступной оптоволоконной инфраструктуры
Обычная дуплексная оптическая линия 10G обычно использует два волокна: одно для передачи, а другое для приема. По мере увеличения числа соединений могут потребоваться дополнительные пары волокон.
CWDM и DWDM устраняют это ограничение, объединяя несколько длин волн через оптические мультиплексоры и демультиплексоры.
Типичное соединение имеет следующую структуру:
Трансиверы 10G WDM → MUX/DEMUX → Fiber Link → MUX/DEMUX → Трансиверы 10G WDM
Каждый оптический канал работает на назначенной длине волны, что позволяет нескольким сигналам 10G использовать одну и ту же оптоволоконную инфраструктуру.
Этот подход полезен для соединений кампусов, городских сетей и поставщиков услуг, расширяющих пропускную способность существующих оптоволоконных маршрутов.
CWDM: практичный выбор при умеренном количестве каналов

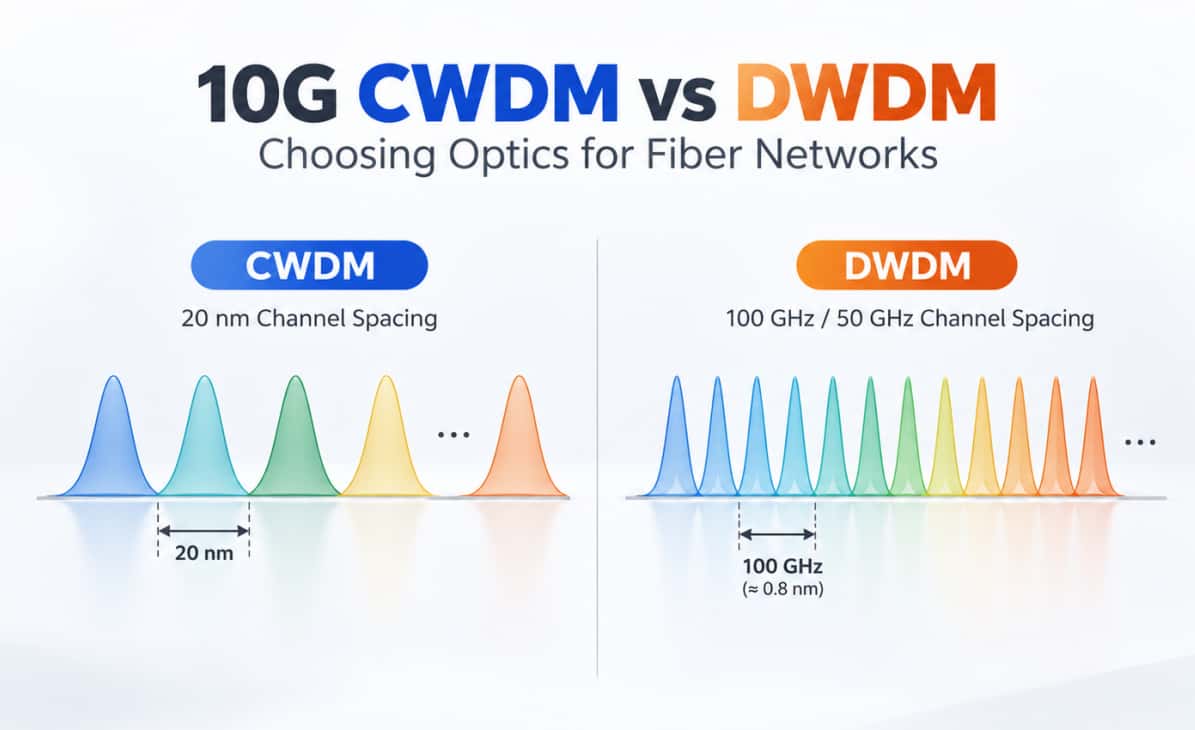

CWDM использует относительно широкий интервал длин волн, обычно 20 нм в соответствии со стандартом ITU-T G.694.2.
Стандартная сетка CWDM включает 18 номинальных длин волн от 1271 до 1611 нм. Однако количество используемых каналов зависит от оптических модулей, оборудования MUX/DEMUX и характеристик волокна.
10G CWDMобычно выбирается для сетей, требующих умеренного количества каналов 10G без сложности плотной оптической транспортной системы.
Типичные преимущества включают в себя:
-
Развертывание пассивного MUX/DEMUX во многих приложениях.
-
Более широкий интервал длин волн
-
Относительно простое планирование сети
-
Снижение сложности оборудования во многих конфигурациях
Расстояние передачи CWDM зависит от выбранного трансивера и общего бюджета оптической мощности, а не от единого фиксированного предела дальности действия.
DWDM: более высокая пропускная способность при ограниченном оптоволокне
DWDM размещает оптические каналы ближе друг к другу, позволяя использовать больше длин волн в более узком оптическом спектре.
Общие системы DWDM соответствуют частотной сетке ITU-T G.694.1 с разносом каналов, например, 100 ГГц или 50 ГГц.
Эта более высокая плотность каналов делает10G ДВДМподходит для сетей, требующих большего количества соединений 10G с ограниченными ресурсами оптоволокна.
Системы DWDM также могут поддерживать оптическое усиление и более совершенную маршрутизацию длины волны, в зависимости от сетевой архитектуры.
Однако более высокая плотность каналов требует пристального внимания к точности длины волны, оптической фильтрации и совместимости оборудования.
Для небольших сетей CWDM может обеспечить достаточную пропускную способность при более простом развертывании. DWDM становится более привлекательным, когда требования к каналу возрастают или будущее расширение требует большей плотности длины волны.
CWDM против DWDM: ключевые различия
|
Особенность |
10G CWDM |
10G ДВДМ |
|---|---|---|
|
Расстояние между каналами |
20 нм |
Обычно 100 ГГц или 50 ГГц |
|
Плотность каналов |
Ниже |
Выше |
|
Типичные применения |
Кампус, метро, предприятие |
Метро, операторские сети |
|
Сложность системы |
Обычно ниже |
Потенциально выше |
|
Возможность расширения |
Умеренный |
Большой |
|
Стоимость оборудования |
Часто ниже |
Часто выше |
|
Расстояние передачи |
Зависит от оптического бюджета |
Зависит от оптического бюджета |
Это общие характеристики развертывания. Ни одна из технологий не имеет единой универсальной дальности передачи, а фактическая дальность зависит от оптических модулей, маршрута оптоволокна и конструкции системы.
Проверьте совместимость длин волн перед заказом
Одной из распространенных ошибок является выбор приемопередатчика 10G WDM только на основании расстояния передачи и скорости передачи данных.
Модули CWDM и DWDM должны соответствовать каналам длины волны, поддерживаемым оборудованием MUX/DEMUX.
Например, трансивер CWDM 1471 нм должен подключаться через совместимый канал 1471 нм. Модули DWDM также должны соответствовать требуемому частотному каналу ITU.
Перед развертыванием проверьте:
-
Длина волны или частотный канал трансивера
-
Совместимость каналов MUX/DEMUX
-
Бюджет оптической мощности
-
Затухание в оптоволокне и вносимые потери мультиплексора
-
Совместимость сетевого оборудования
Общие оптические потери должны включать оптоволоконный маршрут, разъемы, соединения и оборудование мультиплексирования.
Трансивер с достаточной номинальной дальностью все равно может выйти из строя, если весь канал превышает поддерживаемый бюджет оптической мощности.
Какой из них выбрать?
Для сетей, требующих ограниченного количества каналов 10G, CWDM часто является более простым и экономичным вариантом. Он обеспечивает дополнительную пропускную способность по сравнению с существующим оптоволокном без ненужного усложнения системы.
DWDM лучше подходит для сетей, требующих более высокую плотность каналов, более гибкое расширение или расширенные возможности оптической транспортировки.
Решение должно начинаться с трех практических вопросов:
-
Сколько каналов 10G потребуется сейчас и в будущем?
-
Каковы общие оптические потери оптоволоконного маршрута?
-
Поддерживает ли существующее мультиплексное оборудование выбранные длины волн?
Ни CWDM, ни DWDM не являются лучшими в целом. Правильное решение зависит от доступности оптоволокна, требований к каналу, оптического бюджета и будущего роста сети.
Для надежного развертывания трансиверы, оборудование MUX/DEMUX и оптоволоконная инфраструктура должны быть выбраны как одна полная оптическая система.
