Волоконно-оптический патч-корд 1 м, MPO/PC(F)-MPO/PC(F), 12 волокон, многомодовый (OM4), пленум (OFNP), тип B, пурпурный

12F MPO/PC(F)-MPO/PC(F)-OM4-3.0-1M Type B, Magenta

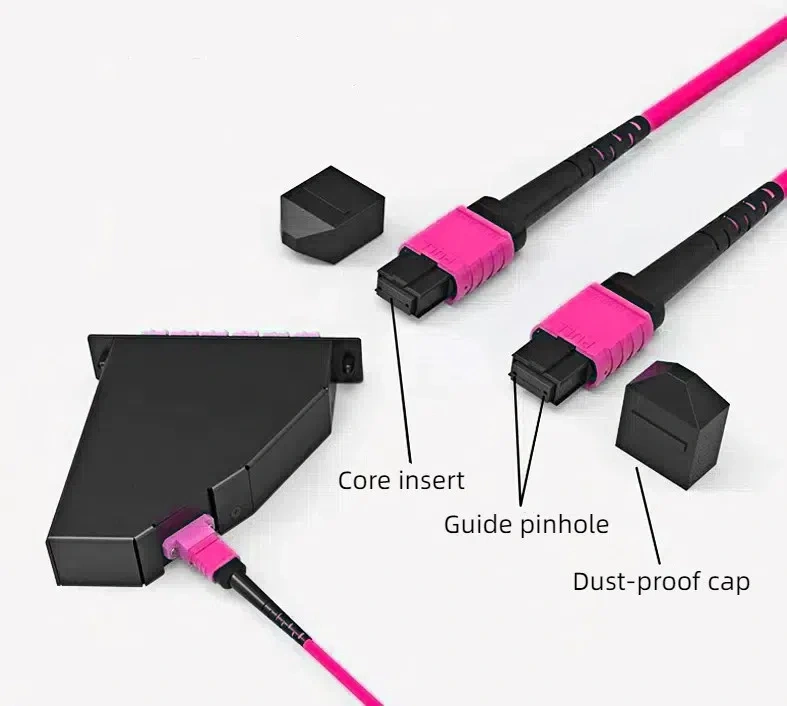

Оптоволоконный патч-корд MPO, разъем MPO (Multi-fiberPushOn) является одним из разъемов серии MT, в основе серии MT используются два диаметра 0,7 мм на торцевой поверхности направляющего отверстия и направляющий PIN-код (также известный как PIN-контакт) для точного соединения. Волоконные патч-корды MPO широко используются в процессе проводки, требуют интегрированной среды волоконно-оптических линий высокой плотности, FTTX и 40G/100G SFP, SFP+ и других модулей приемопередатчиков или приложений внутреннего и внешнего подключения оборудования. Основные характеристики продукта *Разъем MPO с оптимальным низким уровнем помех 0,35 дБ *Многомодовое волокно с мин. 7,5 мм. Радиус изгиба *Опасность пожарной безопасности OFNP для использования в приточных воздушных пространствах *Чашки разъемов с цветовой маркировкой для легкой идентификации *Поддержка приложений InfiniBand и протоколов Ethernet в высокоскоростных оптоволоконных линиях связи

количество:

отправить контакт

добавить в корзину

Оптоволоконный патч-кабель, MPO/PC(F)-MPO/PC(F), 12F, OM4, OFNR, тип B

Оптоволоконные патч-корды MPO позволяют плавно перейти к более высоким скоростям передачи данных в центре обработки данных при использовании в сочетании с нашими магистральными кабелями. Обычно они используются для внесения исправлений внутри шкафа.

Волоконно-оптический патч-корд MPO — экономичная альтернатива трудоемкой терминации в полевых условиях. Он предназначен для коммутации оптоволокна высокой плотности в центрах обработки данных, где требуется экономия места и уменьшение проблем с прокладкой кабелей.

Магистральный кабель OM4 от MPO®-12 (гнездо) до MPO®-12 (гнездо) предназначен для соединения многомодовых двухпортовых и однопортовых приемопередатчиков QSFP InfiniBand и Ethernet. Типичный вариант использования — соединение двухпортовых коммутаторов QSFP друг с другом, а также с сетевыми адаптерами ConnectX-7® или блоками обработки данных (DPU) BlueField-3® на вычислительных серверах и серверах хранения.

Технические характеристики

Название продукта	Волоконно-оптический патч-корд	Бренд	Фёрстоптик
Разъем А	МПО/ПК(Ф)	Разъем Б	МПО/ПК(Ф)
Количество волокон	12 волокон	Полярность	Тип Б
Оптоволоконный режим	ОМ4 50/125 мкм	Длина волны	850/1300 нм
Материал	ЛСЖ	Кабельная оболочка	Пленум (ОФНП)
Внешний диаметр кабеля (ОД)	3,0 мм	Мин. Радиус изгиба (Оптоволоконный кабель)	20/10Д (Динамический/Статический)
Прочность разъема	500 раз	Предел прочности (Долго/Краткосрочный)	80/240Н
Вносимая потеря	≤0,35 дБ	Возвратная потеря	≥20 дБ
Затухание при 850 нм	≤2,3 дБ/км	Затухание при 1300 нм	≤0,6 дБ/км
Рабочая температура	от -10 до 60°C (от 14 до 140℉)	Температура хранения	от -10 до 70°C (от 14 до 158℉)

Волоконно-оптические патч-корды MPO — это оптоволоконные патч-корды, изготовленные с использованием многожильных волоконно-оптических разъемов (MPO). Волоконно-оптический патч-корд MPO характеризуется одновременным подключением нескольких волоконных жил, высокой скоростью передачи, стабильным соединением, высокой надежностью, поэтому он широко используется в приложениях с волоконно-оптическим интерфейсом высокой плотности.

HCH offers high quality mpo fiber optic patch cords.

Как производитель оптоволоконных патч-кордов MPO, мы всегда верили в концепцию «параноидального выбора, гарантируя качество Seiko», поскольку знаем, что высококачественные материалы являются основой для изготовления высококачественной продукции.

Руководствуясь этой концепцией, мы выбираем новые материалы, внедряем высокие стандарты производственных процессов и стремимся предоставить клиентам лучший оптоволоконный патч-корд MPO. По сравнению с обычными материалами, новый материал, который мы выбираем, имеет более высокую прочность и лучшую износостойкость, что может эффективно предотвратить затухание оптического волокна из-за износа во время передачи, улучшить качество и эффективность передачи сигнала во многих аспектах, а также улучшить стабильность и опыт использования системы.

1. Используйте качественные материалы.
Наши оптоволоконные патч-корды MPO изготовлены из надежных и высококачественных материалов, что обеспечивает качество и стабильность передачи.

2. Высокоскоростная трансмиссия
Волоконно-оптический патч-корд MPO обладает характеристиками высокоскоростной передачи, может поддерживать скорость передачи данных 40 Гбит/с/100 Гбит/с, чтобы обеспечить своевременность и точность данных.

3. Низкие потери
В нашем волоконно-оптическом патч-корде MPO используется стандартное одномодовое волокно с низкими потерями и не более 0,3.Потери вилки 5 дБ для обеспечения качества и стабильности передачи.

4. Сильная взаимозаменяемость.
В оптоволоконных патч-кордах MPO используются стандартизированные разъемы, и они могут быть взаимозаменяемы с оптоволоконными патч-кордами MPO других марок, что улучшает совместимость устройств.

5. Экономьте время
Волоконно-оптические патч-корды MPO позволяют быстро соединить несколько оптических волокон, что позволяет сократить время ручных операций и повысить эффективность работы.

6. Высокоскоростная оптоволоконная сеть.
Оптоволоконные патч-корды MPO подходят для высокоскоростных оптоволоконных сетей, таких как Ethernet, оптоволоконный канал и Infiniband, и могут удовлетворить требования центров обработки данных, базовых станций связи и медицинского оборудования.

Стандартизированное производство

Несколько процессов, строгий контроль, гарантия качества.

Проверка полярности

Обнаружение вносимых/возвратных потерь

Обнаружение конца

Волоконно-оптический патч-корд MPO использует самые передовые стандартные технологии производства и прошел множество строгих процессов тестирования, чтобы гарантировать его превосходную производительность.

Что касается срока службы, оптоволоконный патч-корд MPO подключался и отключался более 500 раз, и его производительность остается такой же, как и раньше, без проблем с ослаблением, подключением и отключением, а также помех сигнала. Это указывает на то, что конструкция этого оптоволоконного патч-корда MPO обладает высокой стабильностью и долговечностью, что может обеспечить стабильность и надежность, необходимые пользователям при постоянном подключении и повторном использовании.

В целом, в этом оптоволоконном патч-корде MPO используется ряд отличных процессов и материалов, прошедших строгие процессы тестирования и контроля качества, чтобы обеспечить долгосрочную стабильность и надежность, и его можно использовать для высококачественного подключения передающего оборудования, чтобы улучшить взаимодействие с пользователем.

Оптоволоконные патч-корды MPO, поставляемые HCH, продаются напрямую с завода, без посредников, что снижает затраты и предлагает более доступные цены. Кроме того, мы также можем предоставить персонализированные услуги и производство по индивидуальному заказу в соответствии с конкретными потребностями клиентов, включая различные длины оптоволоконных перемычек и материалы, типы интерфейсов и т. д.

Что касается качества, наш оптоволоконный патч-корд MPO прошел ряд международных сертификатов качества, включая RoHS, CE и т. д., клиенты могут быть уверены в использовании нашей продукции. Наши клиенты по всему миру, включая операторов связи, центров обработки данных, производителей сетевого оборудования, ИТ-сервисные компании, производителей электроники и многих других.

Короче говоря, как источник производителей оптоволоконных патч-кордов MPO, мы всегда придерживаемся ориентированного на спрос клиента, постоянного прогресса и постоянных инноваций, чтобы предоставлять клиентам более качественные продукты и услуги.

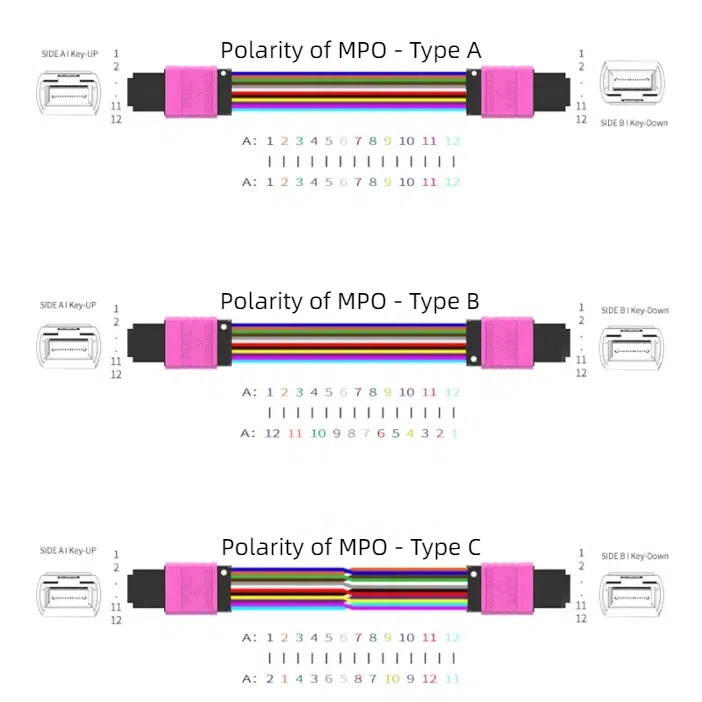

Полярность волокна

Обычно для оптической линии связи требуется два оптических волокна для завершения всего проекта передачи. Например, оптический модуль включает в себя принимающую сторону и передающую сторону, и необходимо гарантировать, что принимающая сторона и передающая сторона при использовании находятся во взаимосвязанном состоянии, а соответствие между передающей стороной (TX) и принимающей стороной (RX) на обоих концах оптоволоконной линии называется полярностью.

12-ядерная диаграмма сопоставления

Полная хиазма

Соединение (с выпуклой канавкой в качестве ссылки)

Соответствие различным требованиям к установке

Волоконно-оптические патч-корды MPO используются в помещениях оптоволоконной связи, локальных сетях (LAN), оптоволоконной передаче данных, оборудовании мониторинга и т. д.

HCH offers high quality mpo fiber optic patch cords.

Комната оптоволоконной связи Локальная сеть (LAN)

HCH offers high quality mpo fiber optic patch cords.

Оптоволоконная передача данных Оборудование для мониторинга
