Волоконно-оптический патч-корд 1 м, MPO/PC(F)-MPO/PC(F), 12 волокон, многомодовый (OM4), пленум (OFNP), тип B, Aqua

12F MPO/PC(F)-MPO/PC(F)-OM4-3.0-1M Type B, Aqua

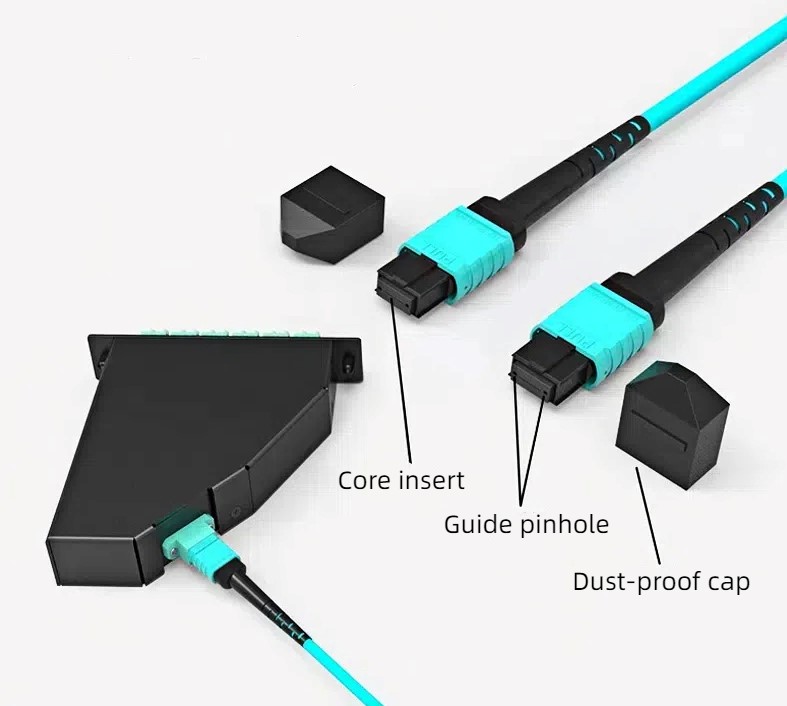

Оптоволоконный патч-корд MPO, разъем MPO (Multi-fiberPushOn) является одним из разъемов серии MT, в основе серии MT используются два диаметра 0,7 мм на торцевой поверхности направляющего отверстия и направляющий PIN-код (также известный как PIN-контакт) для точного соединения. Волоконные патч-корды MPO широко используются в процессе проводки, требуют интегрированной среды волоконно-оптических линий высокой плотности, FTTX и 40G/100G SFP, SFP+ и других модулей приемопередатчиков или приложений внутреннего и внешнего подключения оборудования. Основные характеристики продукта * Разъем MPO с оптимальными низкими вносимыми потерями 0,25 дБ * Многомодовое волокно с мин. 7,5 мм. Радиус изгиба *Опасность пожарной безопасности OFNP для использования в приточных воздушных пространствах *Чашки разъемов с цветовой маркировкой для легкой идентификации *Обычно используются для коммутации внутри шкафа

количество:

отправить контакт

добавить в корзину

Оптоволоконный патч-кабель, MPO/PC(F)-MPO/PC(F), 12F, OM4, OFNR, тип B

Оптические патч-корды MPO позволяют плавно перейти к более высоким скоростям передачи данных в центре обработки данных при использовании в сочетании с нашими магистральными кабелями. Обычно они используются для внесения исправлений внутри шкафа. Оптический патч-корд MPO — экономичная альтернатива трудоемкой терминации в полевых условиях — предназначен для соединения оптоволокна высокой плотности в центрах обработки данных, где требуется экономия места и уменьшение проблем с прокладкой кабелей.

Поскольку MPO®-12 также поддерживает оптоволоконные системы MPO®-8, он также идеально подходит для 8-волоконных параллельных многомодовых оптических трансиверов, таких как оптическое соединение 40G QSFP+ SR4/CSR4, 100G QSFP28 SR4.

Технические характеристики

Название продукта	Волоконно-оптический патч-корд	Бренд	Фёрстоптик
Разъем А	МПО/ПК(Ф)	Разъем Б	МПО/ПК(Ф)
Количество волокон	12 волокон	Полярность	Тип Б
Оптоволоконный режим	ОМ4 50/125 мкм	Длина волны	850/1300 нм
Материал	ЛСЖ	Кабельная оболочка	Пленум (ОФНП)
Внешний диаметр кабеля (ОД)	3,0 мм	Мин. Радиус изгиба (Оптоволоконный кабель)	20/10Д (Динамический/Статический)
Прочность разъема	500 раз	Предел прочности (Долго/Краткосрочный)	90/180Н
Вносимая потеря	≤0,25 дБ	Возвратная потеря	≥20 дБ
Затухание при 850 нм	3,5 дБ/км	Затухание при 1300 нм	1,5 дБ/км
Рабочая температура	от -10 до 60°C (от 14 до 140℉)	Температура хранения	от -10 до 70°C (от 14 до 158℉)

Оптические патч-корды MPO — это оптоволоконные патч-корды, изготовленные с использованием многожильных волоконно-оптических разъемов (MPO). Оптический патч-корд MPO характеризуется одновременным подключением нескольких волоконных жил, высокой скоростью передачи, стабильным соединением, высокой надежностью, поэтому он широко используется в приложениях с волоконно-оптическим интерфейсом высокой плотности.

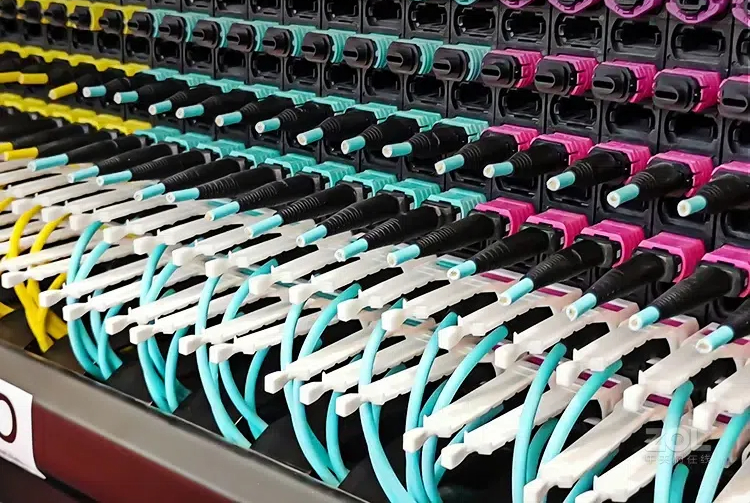

HCH offers high quality mpo optic patch cords.

Как производитель оптических патч-кордов MPO, мы всегда верили в концепцию «параноидального выбора, гарантируя качество Seiko», поскольку знаем, что высококачественные материалы являются основой для изготовления высококачественной продукции.

Руководствуясь этой концепцией, мы выбираем новые материалы, внедряем высокие стандарты производственных процессов и стремимся предоставить клиентам лучший оптический патч-корд MPO. По сравнению с обычными материалами, новый материал, который мы выбираем, имеет более высокую прочность и лучшую износостойкость, что может эффективно предотвратить затухание оптического волокна из-за износа во время передачи, улучшить качество и эффективность передачи сигнала во многих аспектах, а также улучшить стабильность и опыт использования системы.

1. Используйте качественные материалы.
Наши оптические патч-корды MPO изготовлены из надежных и высококачественных материалов, включая керамические заглушки, защитные слои, оптоволокно и многое другое, что обеспечивает качество и стабильность передачи.

2. Высокоскоростная трансмиссия
Оптический патч-корд MPO обладает характеристиками высокоскоростной передачи и может поддерживать скорость передачи данных 40 Гбит/с, что обеспечивает своевременность и точность данных.

3. Низкие потери
В нашем оптическом патч-корде MPO используется стандартное одномодовое волокно с низкими потерями и потерями не более 0,25 дБ, что обеспечивает качество и стабильность передачи.

4. Сильная взаимозаменяемость.
Оптические патч-корды MPO используют стандартизированные разъемы и могут быть взаимозаменяемы с оптическими патч-кордами MPO других марок, что улучшает совместимость устройств.

5. Экономьте время
Оптические патч-корды MPO позволяют быстро соединить несколько оптических волокон, что позволяет сократить время ручных операций и повысить эффективность работы.

6. Высокоскоростная оптоволоконная сеть.
Оптические патч-корды MPO подходят для высокоскоростных оптоволоконных сетей, таких как Ethernet, оптоволоконный канал и Infiniband, и могут удовлетворить требования центров обработки данных, базовых станций связи и медицинского оборудования.

Стандартизированное производство

Несколько процессов, строгий контроль, гарантия качества.

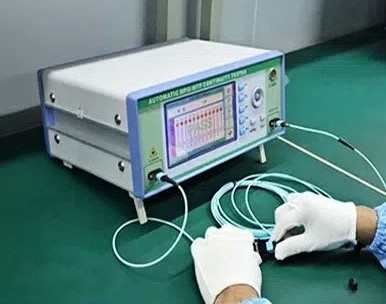

Проверка полярности

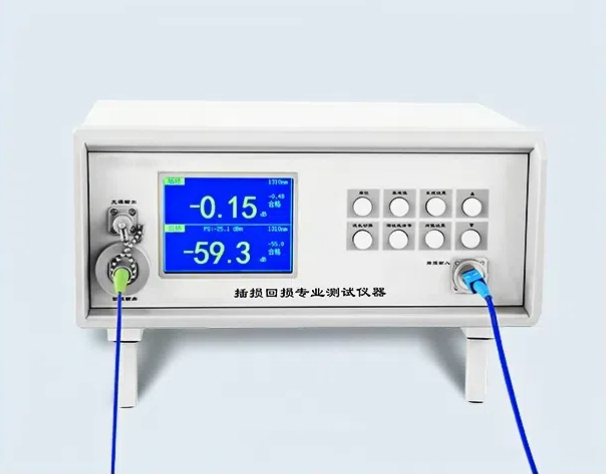

Обнаружение вносимых/возвратных потерь

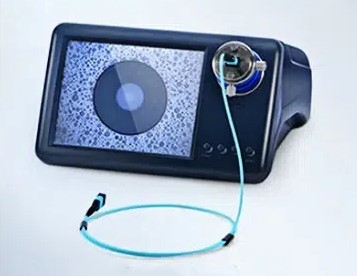

Обнаружение конца

Оптический патч-корд MPO использует самые передовые стандартные технологии производства и прошел множество строгих процессов тестирования, чтобы гарантировать его превосходную производительность.

Что касается срока службы, оптический патч-корд MPO подключался и отключался более 500 раз, и его производительность остается такой же, как и раньше, без проблем с ослаблением, подключением и отключением, а также помех сигнала. Это указывает на то, что конструкция этого оптического патч-корда MPO обладает высокой стабильностью и долговечностью, что может обеспечить стабильность и надежность, необходимые пользователям при постоянном подключении и повторном использовании.

В целом, в этом оптическом патч-корде MPO используется ряд отличных процессов и материалов, прошедших строгие процессы тестирования и контроля качества, чтобы обеспечить долгосрочную стабильность и надежность, и его можно использовать для высококачественного подключения передающего оборудования, чтобы улучшить взаимодействие с пользователем.

Оптические патч-корды MPO, поставляемые HCH, продаются напрямую с завода, без посредников, что снижает затраты и предлагает более доступные цены. Кроме того, мы также можем предоставить персонализированные услуги и производство по индивидуальному заказу в соответствии с конкретными потребностями клиентов, включая различные длины оптоволоконных перемычек и материалы, типы интерфейсов и т. д.

Что касается качества, наш оптический патч-корд MPO прошел ряд международных сертификатов качества, включая RoHS, CE и т. д., клиенты могут быть уверены в использовании нашей продукции. Наши клиенты по всему миру, включая операторов связи, центров обработки данных, производителей сетевого оборудования, ИТ-сервисные компании, производителей электроники и многих других.

Короче говоря, как источник производителей оптических патч-кордов MPO, мы всегда придерживаемся ориентированного на спрос клиента, постоянного прогресса и постоянных инноваций, чтобы предоставлять клиентам более качественные продукты и услуги.

Полярность волокна

Обычно для оптической линии связи требуется два оптических волокна для завершения всего проекта передачи. Например, оптический модуль включает в себя принимающую сторону и передающую сторону, и необходимо гарантировать, что принимающая сторона и передающая сторона при использовании находятся во взаимосвязанном состоянии, а соответствие между передающей стороной (TX) и принимающей стороной (RX) на обоих концах оптоволоконной линии называется полярностью.

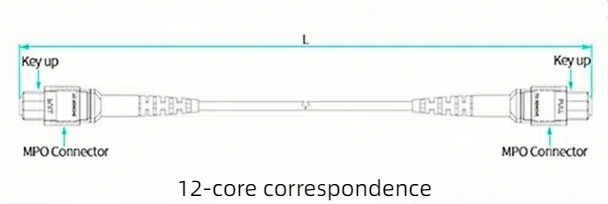

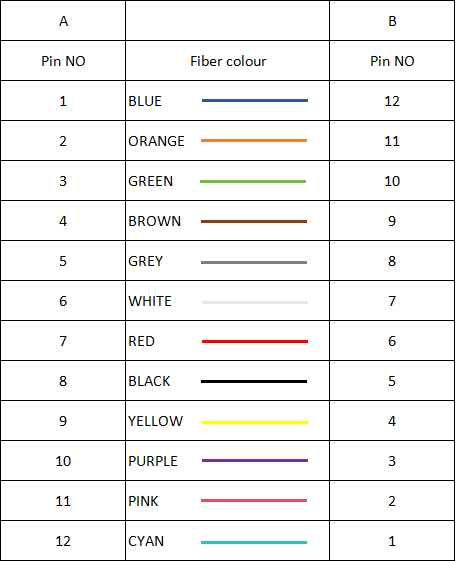

12-ядерная диаграмма сопоставления

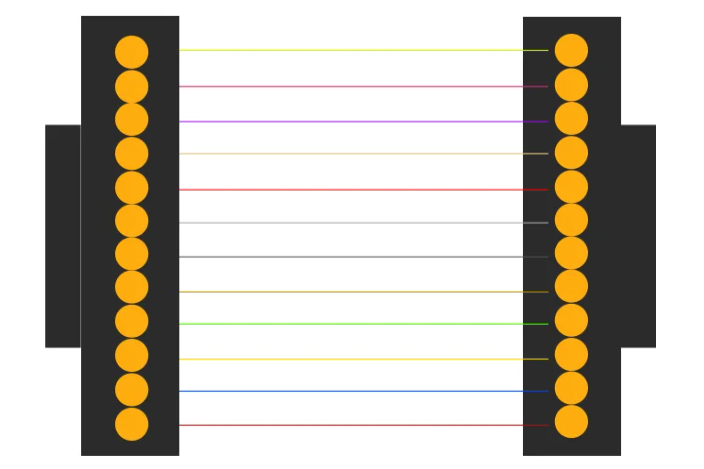

Полная хиазма

Соединение (с выпуклой канавкой в качестве ссылки)

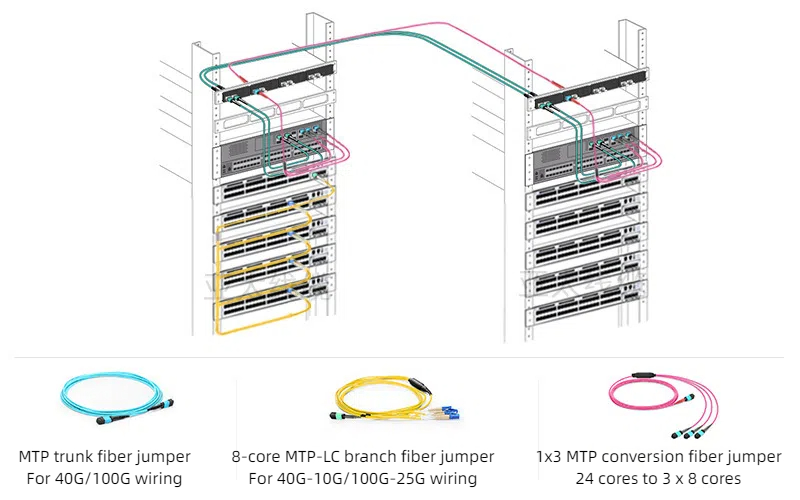

Соответствие различным требованиям к установке

Оптические патч-корды MPO используются в помещениях оптоволоконной связи, локальных сетях (LAN), оптоволоконной передаче данных, оборудовании мониторинга и т. д.

HCH offers high quality mpo optic patch cords.

Комната оптоволоконной связи Локальная сеть (LAN)

HCH offers high quality mpo optic patch cords.

Оптоволоконная передача данных Оборудование для мониторинга
