Модуль оптического приемопередатчика 200G QSFP56 SR4 для сетей центров обработки данных

QSFP56-200GB-SR4

QSFP56-200G-SR4 — это высокоскоростной параллельный оптический трансивер, разработанный для подключения центров обработки данных на малой дальности. Соответствуя стандарту IEEE 802.3bs 200GBASE-SR4 и спецификациям QSFP56 MSA, он использует многомодовое оптоволокно для достижения дальности передачи 70 метров по оптоволокну OM3 и 100 метров по оптоволокну OM4. Благодаря архитектуре PAM4 4×50 Гбит/с и совместимости с Ethernet этот оптический модуль легко интегрируется в существующую сетевую инфраструктуру 200G, обеспечивая эффективное расширение полосы пропускания без необходимости масштабной модернизации оборудования. Особенности продукта *Встроенный высокоскоростной чип DSP, максимальная мощность не более 6,5 Вт *Прошел тестирование на совместимость с основным коммутатором *Форм-фактор QSFP56 с возможностью горячего подключения *Соответствует стандарту IEEE 802.3bs 200GBASE-SR4 *Поддерживает модуляцию 4x50G PAM4, интерфейс 200GAUI-4 *Встроенный цифровой диагностический мониторинг (DDM) *Соответствует классу 1 стандарт лазерной безопасности *70 м по волокну OM3, 100 м по волокну OM4 *Рабочая температура: 0°C ~ +70°C

количество:

отправить контакт

добавить в корзину

Обзор 200G QSFP56 SR4（QSFP56 Многомодовое двойное оптоволокно, 200G, 850 нм, 100 м,МТП/МПО, ДДМ）

Совместимый оптический приемопередатчик 200G QSFP56 SR4 предназначен для сетей центров обработки данных с высокой плотностью, требующих надежного подключения 200G Ethernet. Поддерживая расстояние передачи до 100 метров по многомодовому оптоволокну OM4, модуль идеально подходит для архитектур типа Spine Leaf, облачной инфраструктуры, корпоративных центров обработки данных и сред высокопроизводительных вычислений. Соответствует стандартам IEEE 802.3bs и QSFP56 MSA, обеспечивает стабильную работу. производительность, низкая задержка и полная совместимость с основными сетевыми платформами.

Подробная информация о продукте

Номер детали: QSFP56-200GB-SR4

Описание: Оптический модуль QSFP56, двухволоконный многомодовый, 200G,МТП/МПО, рабочая температура 0~70℃, 850нм, 100М, ДДМ

Совместимость с: H3C, HW, Cisco, HP и т. д.

Скорость передачи данных	Тип модуля	Расстояние	Длина волны	Интерфейс	Температура	ДДМ
200Гбит/с	КСФП56	100М	850 нм	МТП/МПО	0~70℃	Да

Технические характеристики

Номер модели	КСФП56-200ГБ-СР4	Бренд	Фёрстоптик
Форм-фактор	КСФП56	Макс. Скорость передачи данных	200 Гбит/с
Длина волны	850 нм	Макс. Расстояние кабеля	70м@OM3/100м@OM4
Разъем	МПО-12/УПК	СМИ	ММФ
Тип передатчика	ВКСЭЛ	Тип приемника	ПРИКОЛОТЬ
Мощность передачи	-3~3дБм	Минимальная мощность приемника	-6,5 дБм
Бюджет мощности	3,5 дБ	Перегрузка приемника	5 дБм
Типичное энергопотребление	≤5 Вт	Коэффициент вымирания	3 дБ
ДДМ/ДОМ	Поддерживается	Коммерческий температурный диапазон	От 0 до 70°C (от 32 до 158°F)
Размер ядра	50ум	Модуляция	4х50Г-ПАМ4
Протоколы	IEEE 802.3bs, QSFP56 MSA, SFF-8665, CMIS ред. 4.0, RoHS 10	Гарантия	3 года

Система сертификации

Обратите внимание: установка трансивера стороннего производителя не аннулирует гарантию на ваше сетевое оборудование. У всех производителей сетевого оборудования есть рекомендации, в которых говорится, что гарантийная поддержка их продуктов не будет затронута.

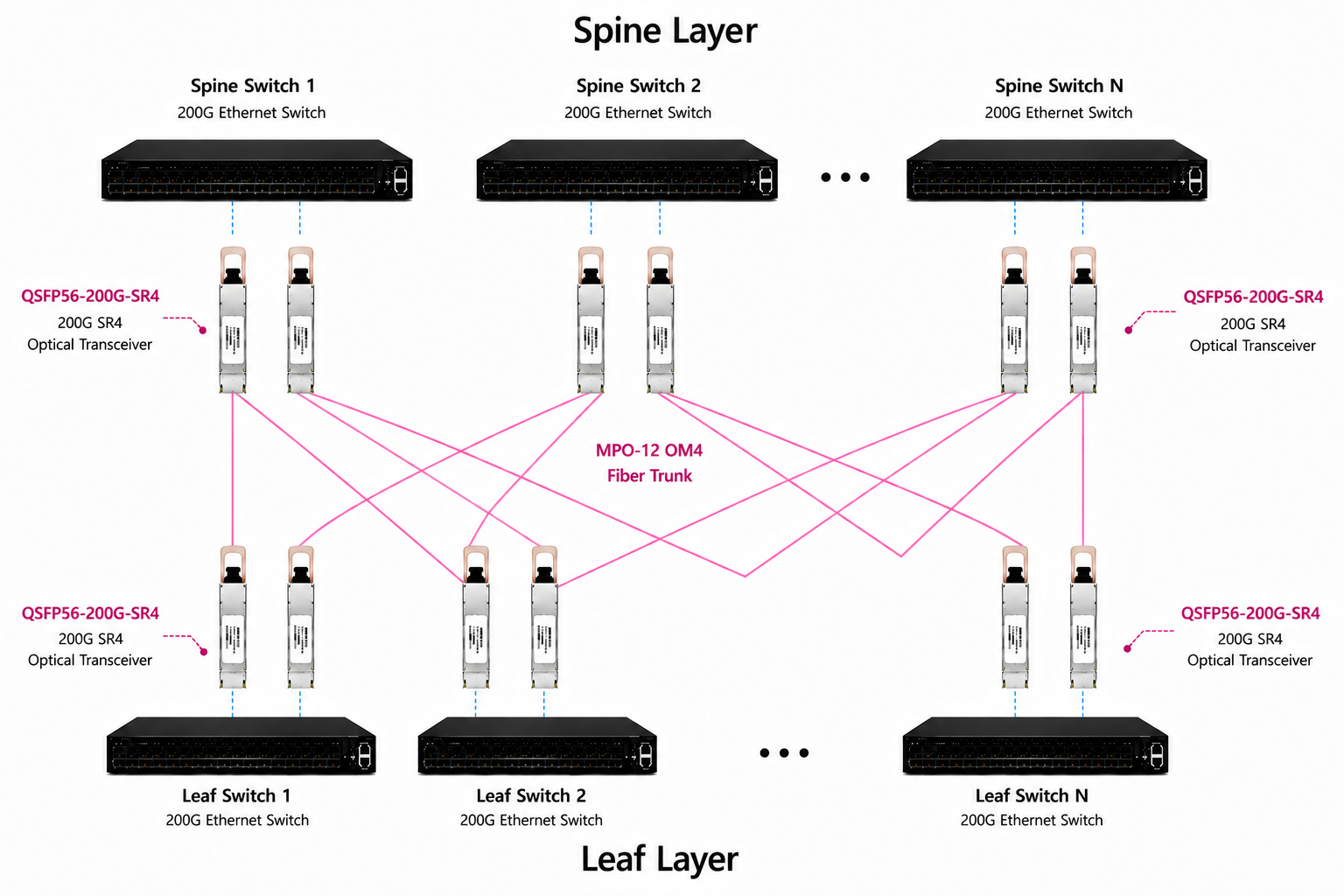

200G QSFP56-SR4 spine leaf network architecture using MPO-12 OM4 fiber trunk

200G QSFP56 SR4 для сетей центров обработки данных Spine-Leaf

Современные центры обработки данных полагаются на архитектуру Spine-Leaf, обеспечивающую масштабируемое соединение с малой задержкой между серверами, системами хранения и коммутаторами. Оптический приемопередатчик 200G QSFP56 SR4 предназначен для поддержки высокоскоростного трафика восток-запад, сохраняя при этом надежную работу в плотных сетевых средах.

Этот модуль 200G QSFP56 SR4, соответствующий стандарту 200GBASE-SR4, обеспечивает передачу данных на расстояние до 100 метров по многомодовому оптоволокну OM4 с использованием подключения MPO-12. Его конструкция с высокой плотностью помогает снизить сложность кабельной разводки и обеспечивает эффективное развертывание в облачных вычислениях, корпоративных сетях и инфраструктурах гипермасштабируемых центров обработки данных.

Решения для межсетевого соединения центров обработки данных с высокой пропускной способностью 200G

Поскольку сетевой трафик продолжает расти, операторам центров обработки данных требуются более высокоскоростные решения для межсетевого взаимодействия между коммутаторами агрегации, коммутаторами ядра и кластерами серверов. Оптический приемопередатчик 200G QSFP56 SR4 обеспечивает экономичный путь обновления современных сетей Ethernet без необходимости масштабных изменений инфраструктуры.

Поддерживая модуляцию PAM4 4×50G и работая по многомодовому оптоволокну OM3 и OM4, этот многомодовый оптический модуль 200G обеспечивает стабильную производительность при развертывании коммутаторов с высокой плотностью размещения. Он широко используется в облачных центрах обработки данных, корпоративных кампусах, средах высокопроизводительных вычислений и крупномасштабных сетях хранения данных, требующих надежного подключения 200G Ethernet.

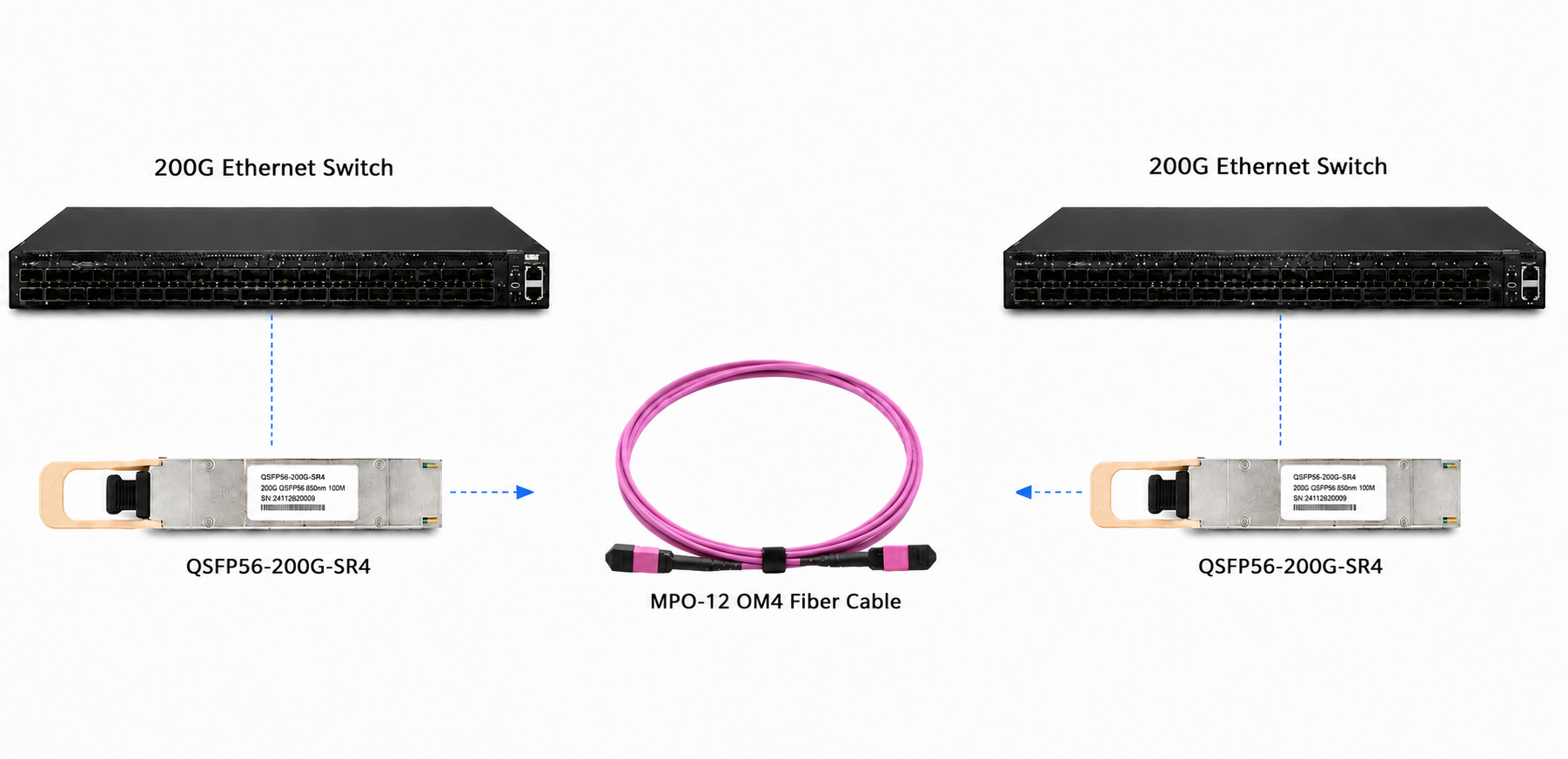

200G QSFP56 SR4 optical transceiver connected with MPO-12 OM4 fiber cable for 200G Ethernet switch interconnect

Проверка качества и тестирование совместимости

Перед отправкой мы проводим тщательное тестирование продукции, включая тестирование многомодовых оптических модулей 200G QSFP56, чтобы гарантировать, что каждый продукт соответствует высоким стандартам качества. Мы стремимся предоставлять самые надежные и высококачественные продукты оптоволоконной связи, чтобы обеспечить нашим клиентам отличную производительность и стабильность.

200G QSFP56-SR4 optical transceiver signal and performance testing equipment

Испытательное оборудование

200G QSFP56-SR4 compatibility testing on Arista Ethernet switch platform

Совместимый тест

200G QSFP56-SR4 environmental reliability and temperature chamber testing

Испытание экологической надежности

Высокая совместимость для всех брендов

Компания продает полную линейку оптических модулей QSFP56 из оптоволокна, совместимого со всеми основными марками оборудования.

200G QSFP56-SR4 optical transceiver compatibility with Cisco Arista NVIDIA Huawei H3C Juniper and other major brands

Раздел часто задаваемых вопросов

Вопрос 1: Что такое оптический приемопередатчик 200G QSFP56 SR4?

Оптический приемопередатчик 200G QSFP56 SR4 представляет собой высокоскоростной модуль 200 Gigabit Ethernet, предназначенный для подключения к центрам обработки данных ближнего радиуса действия. Он соответствует стандарту IEEE 802.3bs 200GBASE-SR4 и использует технологию VCSEL 850 нм для передачи данных по многомодовому оптоволокну.

Вопрос 2. Какое волокно требуется для трансивера 200GBASE-SR4?

Для приемопередатчика 200GBASE-SR4 требуется многомодовое оптоволокно OM3 или OM4 с разъемом MPO-12/UPC. Для оптимальной производительности и максимального расстояния передачи рекомендуется использовать волокно OM4.

В3: Какова дальность передачи QSFP56-200G-SR4?

QSFP56-200G-SR4 поддерживает дальность передачи до 70 метров по многомодовому оптоволокну OM3 и до 100 метров по многомодовому оптоволокну OM4, что делает его идеальным для центров обработки данных с высокой плотностью размещения.

Вопрос 4: Какие устройства совместимы с модулями 200G QSFP56 SR4?

Оптические модули 200G QSFP56 SR4 можно запрограммировать на совместимость с платформами основных поставщиков сетевого оборудования, включая платформы Cisco, Arista, NVIDIA, Juniper, Huawei, H3C, Dell и HPE.

Вопрос 5: В чем разница между QSFP56 SR4 и QSFP56 DR4?

QSFP56 SR4 использует многомодовое волокно и поддерживает расстояние передачи до 100 метров по волокну OM4, а QSFP56 DR4 использует одномодовое волокно и поддерживает расстояние передачи до 500 метров. SR4 обычно используется для каналов внутри центра обработки данных, а DR4 предпочтителен для межсоединений центров обработки данных с большей дальностью действия.
